工業自動化系統中各種通信方式及適用場景分析
2025-8-29新聞
工業自動化系統通信方式的選擇對于現代工業生產至關重要。隨著技術的不斷進步,越來越多的通信方式可供選擇,但每種方式都有其獨特的特點和適用場景。本文將詳細介紹以太網、現場總線、串行通信和工業無線通信這4種通信方式。
1 以太網通信方式
1.1 優點
以太網是一種基于標準化的通信方式,廣泛應用于工業自動化設備中,具有以下優點。
(1)高速通信。以太網提供了高速的數據傳輸能力,支持千兆甚至更高速率的通信。這對于需要實時數據傳輸和大容量數據處理的應用非常重要。
(2)廣域網絡支持。以太網通信方式能夠通過路由器連接到廣域網絡,使得設備之間的通信可以跨越不同的地理位置。這為分布式控制和遠程監控提供了便利。
(3)標準化和互操作性。以太網通信方式基于廣泛的標準,如TCP/IP協議,保證了不同設備的互操作性。這意味著可以輕松集成不同供應商的設備,并實現設備之間的無縫通信。
(4)靈活性和可擴展性。以太網通信方式支持靈活的拓撲結構,可以根據需求進行組網和擴展。它適用于各種規模和復雜度的自動化系統,從小型控制系統到大型工廠網絡。
1.2 缺點
盡管以太網通信方式有很多優點,但也存在一些限制和挑戰。
(1)實時性挑戰。傳統以太網通信方式在實時性方面存在挑戰。它使用的CSMA/CD(載波偵聽多路訪問/碰撞檢測)協議可能導致數據沖突和延遲,對于對實時性要求嚴格的應用可能不夠理想。
(2)安全性問題。以太網通信方式在安全性方面需要特別關注。由于其廣泛應用和互聯性,設備的網絡安全可能受到威脅,因此必須采取適當的安全措施來保護通信數據和系統的完整性。
(3)延遲和帶寬限制。盡管以太網提供了高速通信能力,但在大規模工業自動化系統中,設備數量和數據量可能很大,從而導致網絡擁塞和帶寬限制。在設計以太網網絡時,必須考慮帶寬需求和數據流量的管理。
(4)設備成本。以太網通信方式的設備通常比其他通信方式的設備更昂貴。這包括網絡交換機、網線等基礎設施的成本。對于一些預算有限的應用,這可能是一個考慮因素。
盡管存在一些挑戰和限制,以太網通信方式仍然是工業自動化設備中最常用和可靠的通信方式之一。隨著技術的進步,以太網通信方式在實時性、安全性和性能方面的改進將進一步推動其在工業自動化領域的應用。
2 現場總線通信方式
2.1 優點
現場總線是一種常見的工業自動化設備通信方式,具有以下優點。
(1)實時性和確定性。現場總線通信方式專門針對實時控制和數據傳輸而設計。它使用確定性的通信協議,確保數據的實時傳輸和響應。這使其非常適合在實時性要求較高的工業自動化中應用,如控制系統和機器人控制。
(2)簡化布線結構。現場總線通信方式采用總線型拓撲結構,使得設備之間的通信可以通過單根總線線纜進行。這簡化了布線結構,減少了設備間的連接點,降低了維護成本和故障排除難度。
(3)靈活性和可擴展性。現場總線通信方式支持分布式控制和模塊化設備的靈活布局。它允許添加或刪除設備而不會對整個系統造成重大影響,因此具有良好的可擴展性。這對于工業自動化系統的升級和擴展非常有價值。
(4)兼容性和互操作性。現場總線通信方式基于標準化的通信協議和規范,如Profibus、DeviceNet和CAN等。這使得來自不同供應商的設備可以相互通信和協作,實現高度的兼容性和互操作性。
2.2 缺點
然而,現場總線通信方式也存在一些限制和挑戰。
(1)通信速度限制。現場總線通信方式通常采用較低的通信速率,這對于大容量數據傳輸和高速控制要求的應用可能不夠理想。在處理大量實時數據時,可能會出現通信延遲的問題。
(2)系統復雜性。現場總線通信方式需要進行設備的地址分配、網絡配置和參數設置等操作。這增加了系統的配置和維護復雜性,對工程師的技術要求較高。
(3)單點故障風險。現場總線通信方式中的總線線纜是整個系統的關鍵組成部分。如果總線線纜出現故障或損壞,就可能導致整個系統的通信中斷。因此,對于高可用性和容錯性要求較高的應用,需要采取適當的冗余和備份措施。
(4)有限的拓撲結構。現場總線通信方式通常使用總線型或星型拓撲結構,對于布局復雜的大型工業自動化系統可能不夠靈活。在這種情況下,可能需要使用其他通信方式或將現場總線與其他拓撲結構結合使用。
盡管存在一些限制和挑戰,現場總線通信方式在許多工業自動化應用中仍然非常常見和有效。它提供了實時性、可靠性和兼容性,特別適用于小型到中型規模的自動化系統和控制環境。隨著技術的不斷發展,現場總線通信方式將繼續演進和改進,以滿足更高要求的工業自動化應用。
3 串行通信方式
3.1 優點
串行通信方式是一種簡單且常用的工業自動化設備通信方式,具有以下優點。
(1)低成本。串行通信方式使用的硬件和線纜,成本相對較低,適合于預算有限的應用。串行通信使用的線纜數量較少,布線和安裝相對簡單,從而降低了總體成本。
(2)短距離通信。串行通信方式適用于較短距離的通信需求,它可以通過串行接口(如RS-232、RS-485)將數據傳輸到遠程設備,而無需復雜的網絡設備。
(3)適應低速率需求。串行通信方式適用于低速率的通信需求,例如傳感器數據的讀取和簡單控制指令的傳輸。對于不需要高速數據傳輸的應用,串行通信方式是一種經濟實用的選擇。
(4)兼容性和互操作性。串行通信方式使用的通信協議通常是標準化的,如Modbus協議,這使得來自不同供應商的設備可以進行兼容和互操作,方便設備的集成和協同工作。
3.2 缺點
然而,串行通信方式也存在一些限制和挑戰。
(1)有限的通信速率。串行通信方式的通信速率相對較低,不適合高速數據傳輸和實時控制的要求。對于需要大量數據傳輸和較高速率的應用,串行通信方式可能會成為瓶頸。
(2)通信距離限制。串行通信方式的通信距離受限于電纜長度和信號衰減。長距離的串行通信可能需要使用信號放大器或轉換器來增強信號質量,增加了系統復雜性和成本。
(3)單工通信方式。大多數串行通信方式是單工通信,即只能在一個方向上傳輸數據。這意味著通信雙方無法同時發送和接收數據,可能會導致通信的延遲和效率低下。
(4)可靠性和干擾問題。串行通信方式使用較低電壓的信號傳輸業環境中,因此容易受到電磁干擾的影響。在嘈雜的工,可能需要采取屏蔽措施或選擇抗干擾性強的串行通信標準來提高通信的可靠性。
盡管面臨一些限制和挑戰,串行通信方式在許多工業自動化應用中仍然廣泛使用。它適用于低速、短距離和經濟實用的通信需求,特別是簡單控制和數據采集的場景。
4 工業無線通信方式
4.1 優點
工業無線通信方式是一種無需物理連接的通信方式,具有以下優點。
(1)無線傳輸。工業無線通信方式通過無線信號傳輸數據,無需布線和物理連接。這降低了設備之間的連接成本和復雜性,特別適用于難以布線的環境或需要移動性的應用。
(2)靈活性和可移動性。工業無線通信方式提供了設備的靈活部署和移動性。無需固定布線,設備可以在工廠內自由移動或在需要時進行重新配置。這對于需要頻繁調整和重組的工業自動化系統非常有價值。
(3)擴展性和覆蓋范圍。工業無線通信方式可以支持廣泛的通信距離,從幾米到幾千米。這使得它適用于大規模工廠或設備分布廣泛的場景。通過使用無線中繼設備,可以進一步擴展通信覆蓋范圍。
(4)實時性和可靠性。現代的工業無線通信技術提供了較高的數據傳輸速率和可靠性,可以滿足許多實時控制和數據傳輸的需求。例如,工業無線通信技術Wi-Fi6(802.11ax)提供了更低的延遲和更高的帶寬,支持對實時數據的快速傳輸和響應。
4.2 缺點
然而,工業無線通信方式也存在一些限制和挑戰。
(1)干擾和可靠性問題。工業無線通信方式容易受到電磁干擾的影響,特別是在工業環境中。其他無線設備、金屬結構和電機、變頻器等電磁干擾源可能干擾無線信號的傳輸,影響通信的可靠性和穩定性。
(2)通信距離限制。工業無線通信方式的通信距離受限于無線信號傳輸的特性和障礙物的影響。若通信距離較遠,可能需要使用中繼設備或增強型無線通信技術,以確保信號的覆蓋范圍。
(3)安全性問題。工業無線通信方式需要特別關注通信的安全性。由于無線信號可以被竊聽和干擾,因此必須采取適當的加密和認證措施來保證通信數據的安全性和機密性。
(4)電源供應和能耗。工業無線通信設備通常需要電源供應,這對于移動設備或難以接入電源的場景可能是個挑戰。此外,無線通信設備的能耗也需要考慮,以確保其在工作時間內有足夠的電池壽命或低功耗設計。
盡管面臨一些限制和挑戰,工業無線通信方式提供了靈活性、便利性和覆蓋范圍廣的優勢,特別適用于移動設備和無線連接要求較高的應用。在選擇工業無線通信方式時,需要綜合考慮通信延遲、信號穩定性、安全性和電源供應等因素,以確保系統的可靠性和性能。隨著無線通信技術的不斷發展和改進,工業無線通信方式在工業自動化領域的應用將繼續拓展。
5 比較與分析
下面將針對上述4種通信方式,從通信速度、可靠性、成本、擴展性、實時性和適用場景等維度進行評估。
(1)通信速度。以太網通信方式提供了高速的數據傳輸能力,支持千兆甚至更高速率的通信?，F場總線通信方式通常具有較高的通信速率,適用于較小規模的設備通信。串行通信方式的通信速率較低,適用于低速率的通信需求。工業無線通信方式的通信速度較高,但會受到信號干擾和衰減的影響。
(2)可靠性。以太網通信方式在可靠性方面表現良好,采用沖突檢測和糾錯技術來保證數據傳輸的可靠性。現場總線通信方式也具有較高的可靠性,采用確定性的通信協議。串行通信方式在可靠性方面可能受到電磁干擾和信號衰減的影響。工業無線通信方式受到信號干擾和衰減的影響,可靠性相對較低。
(3)成本。以太網通信方式的設備通常比其他通信方式的設備更昂貴,包括網絡交換機、網線等基礎設施的成本?，F場總線通信方式相對較經濟實惠,適合預算有限的應用。串行通信方式使用的硬件和電纜成本較低。工業無線通信方式的成本取決于無線設備和網絡設備的成本。
(4)擴展性。以太網通信方式具有良好的擴展性,可以根據需求進行網絡擴展和組網?，F場總線通信方式適用于較小規模、復雜布局的設備通信,擴展性有限。串行通信方式在擴展性方面受限,通常適用于較小規模的設備通信。工業無線通信方式具有較好的擴展性,可以通過增加無線設備來擴展通信范圍。
(5)實時性。以太網通信方式在實時性方面存在挑戰,傳統以太網通信可能會出現數據沖突和延遲?，F場總線通信方式專門設計用于實時控制和數據傳輸,具有較好的實時性。串行通信方式的實時性受限,通常適用于不對實時性要求嚴格的應用。工業無線通信方式的實時性較低,通信延遲相對較高。
(6)適用場景。以太網通信方式適用于對通信速度、可靠性和實時性要求較高的應用,如大規模工業自動化系統和數據中心?，F場總線通信方式適用于較小規模、復雜布局的設備通信,例如工業控制系統和機器人控制。串行通信方式適用于低速、短距離的通信需求,如傳感器數據的讀取和簡單控制指令的傳輸。工業無線通信方式適用于設備需要經常移動或無線連接的應用,如移動機器人、無線傳感器網絡和移動設備。

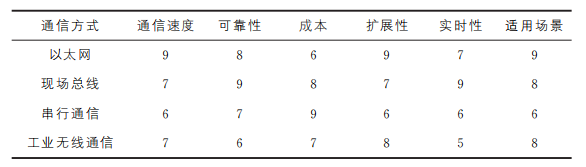

(7)綜合評分。綜合4種通信方式的優缺點及上述比較與分析,按總分10分對4種通信方式各個因素進行評分,見表1。
可根據具體應用需求和預算限制來選擇適當的通信方式。在選擇過程中,需要綜合考慮通信速度、可靠性、成本、擴展性、實時性和適用場景等因素,以實現工業自動化設備之間的高效協作和信息傳輸。
6 應用案例研究
6.1 以太網通信方式應用案例
(1)應用案例:大型制造工廠自動化控制系統。
(2)描述:一家大型制造工廠實施了自動化控制,包括生產線的監控、設備狀態的實時反饋和遠程操作等。選擇以太網通信方式作為設備之間的通信方式。
(3)優點:高速通信能力確保了實時監控和快速響應;以太網的標準化和互操作性使得各種設備能夠無縫集成和通信;靈活性和可擴展性滿足了大型工廠網絡的需求;廣域網絡支持實現了遠程監控和遠程操作。
6.2 現場總線通信方式應用案例
(1)應用案例:機械加工車間的自動化控制系統。
(2)描述:一家機械加工車間引入了自動化控制系統,涉及多個設備的控制和協作。采用現場總線通信方式實現設備之間的通信。
(3)優點:實時性和確定性確保了機械加工的精度和協調;簡化的布線結構減少了設備之間的連接點和維護成本;靈活性和可擴展性適應了車間中不斷變化的設備布局;兼容性和互操作性使得不同廠商的設備能夠無縫通信和協作。
6.3 串行通信方式應用案例
(1)應用案例:環境監測系統。
(2)描述:環境監測系統需要從多個傳感器中讀取數據并進行監控和分析。將串行通信方式用于傳感器與數據采集設備之間的通信。
(3)優點:低成本的硬件和電纜使得系統的部署成本較低;適用于短距離的通信需求,方便傳感器的布置和連接;低速率的通信足夠滿足環境監測系統的數據采集需求;標準化的通信協議確保了不同供應商的傳感器與采集設備的兼容性。
6.4 工業無線通信方式應用案例(1)應用案例:移動機器人控制系統。
(2)描述:移動機器人控制系統需要對機器人進行實時監控,同時需要與其他設備進行通信。通過工業無線通信方式構建機器人與控制系統之間的無線連接。
(3)優點:無線傳輸滿足了移動機器人的靈活性和移動性要求;無線通信系統安裝和維護便捷,無需復雜的有線布線;適應了機器人在不同位置和場景中的通信需求;覆蓋范圍廣,適用于跨越大型工廠或倉庫的監控。
以上案例僅為示例,實際應用場景和需求因不同行業和應用而異。在選擇通信方式時應根據具體需求和可行性進行詳細評估,并選擇最適合的通信方式以滿足系統的要求。
7 結語
綜上所述,每種通信方式都有其獨特的優缺點。以太網通信方式適用于要求高速、高可靠性和實時性的大型工業自動化系統;現場總線適用于較小規模、復雜布局的設備通信;串行通信適用于短距離、低速率的通信;工業無線通信則適用于無線傳輸及對移動性和靈活性要求較高的場景。在構建工業自動化系統時,工程師需要綜合考慮通信速度、可靠性、成本、擴展性、實時性和適用場景等因素,綜合評估各種通信方式的優缺點,以確保通信解決方案能夠滿足工業自動化系統的要求。
