舍弗勒德國工廠攜手萬可實現7*24小時能源高效監管
2019-12-27新聞
在為生產系統供電時，要堅持以安全為重的原則。在低壓主配電板中，斷路器通常用于防止產生過電流以及在發生短路時關掉電源。
因此監控系統尤為重要，可用于在發生中斷后快速重新建立供電連接。因此，工業產品和汽車供應商舍弗勒在其施韋因富特工廠的滾柱軸承生產過程中使用萬可現場總線適配器。

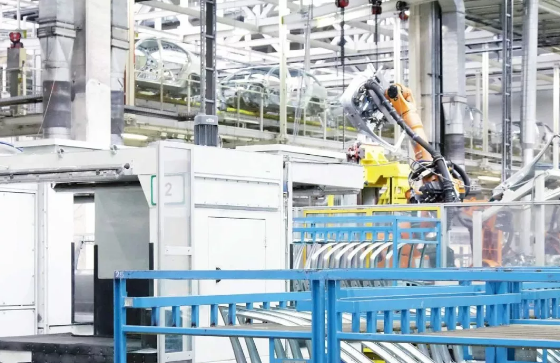

萬可產品可應用于汽車制造的多個領域。靈活的WAGO-I/O-SYSTEM系統為生產工廠的能源管理提供支持，助力實現汽車制造的高效生產。
在滾柱軸承的生產過程中，需要使用大量不同的機器來提供冷成型、鍛造、加工、熱處理和涂層技術。
在施韋因富特工廠，舍弗勒每年要將80,000噸左右的鋼材加工成滾柱軸承產品，這些產品用途各異，從汽車制造到風力發電廠，不一而足。因此對于舍弗勒來說，在不同系統中實現安全可靠的供電是對基礎設施最重要的基本要求。
施韋因富特工廠的場地內有多條來自中壓網絡的供電線路，用來向變電站輸電，變電站僅有不足100臺變壓器，然后這些變壓器通過約30個低壓主配電板為生產車間中的機器供電。

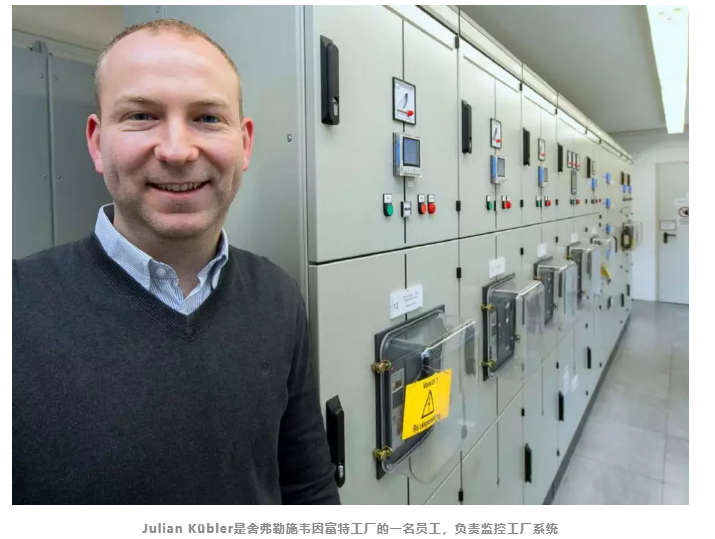

“供電的安全性和可靠性對我們來說尤其重要，”Julian Kübler解釋稱，他是舍弗勒施韋因富特工廠的一名員工，負責監控中壓和低壓變壓器。
斷路器用于分開隔離系統中用電設備的輸出，因此，每個斷路器均按自身的陣列安裝在控制柜中。對于功率較低的用電設備，有時會在一個陣列中安裝多個小型斷路器。一個典型的系統通常包括兩到三個區域，含15到20個陣列，總輸出最高達2000kVA。
在2015年安裝低壓系統時，還同時安裝了一個故障報警裝置。Kübler介紹了原有系統的劣勢：“以前，只能多個系統觸發集體故障，隨后將相關信息發送到工廠的安全維護部門。”
環網電路會將警報發送到所有斷路器，因此無法遠程確定實際受到影響的是哪個線路。為了準確確定哪個斷路器觸發了故障，首先將所有斷路器的消息輸出發送到靠近系統的附加控制柜。然后由控制器對信號進行處理后，將相應消息轉發給控制中心。
“但是，這種解決方案的接線費用極其高昂，”Kübler解釋道，“因此我們一直在尋找替代方案。”

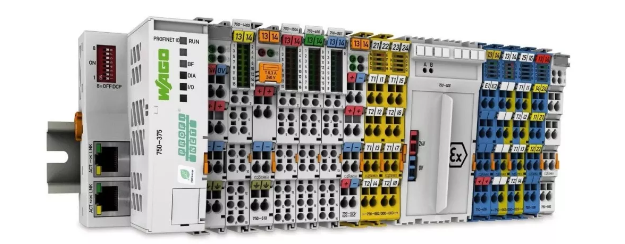

借助萬可的產品，舍弗勒工廠員工遇到的難題迎刃而解。模塊化WAGO-I/O-SYSTEM 750的現場總線適配器和I/O模塊等硬件在故障消息處理方面顯然可提供更加優越的解決方案。
此外，系統中的每個控制柜陣列都使用PROFINET適配器進行了改造。其中包含一個16通道數字量輸入模塊，該模塊擁有足夠的容量來詳細評估所有來自斷路器的消息。
在PROFINET中，中央控制器用作主站并讀取來自PROFINET適配器的信號：其他處理以及與控制中心的鏈接仍像之前一樣運行。
對于Kübler來說，使用萬可的PROFINET適配器擁有一個關鍵優勢：“我們只需連接適配器與以太網網線。由于我們采用的是環形拓撲結構，因此即使其中一條網線中斷，系統仍能運行。”網線直接通過控制柜中的內部通道彼此連接，無需通過系統的高架地板進行昂貴布線。
由于控制線路和電源電纜均通過電氣接線裝置從斷路器引到用電設備，因此必須切斷相應輸出的電壓，才能鋪設信號電纜。

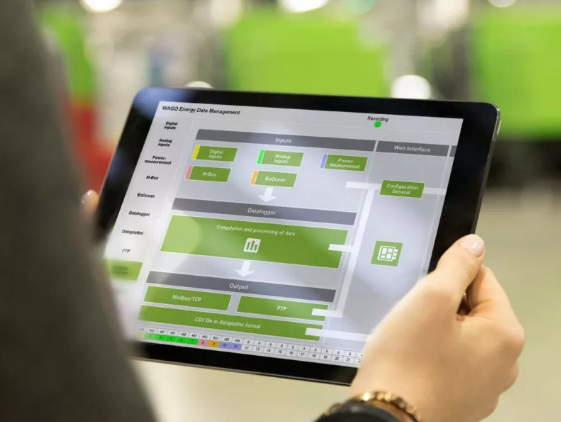

員工可以隨時從安裝在維護車間的控制中心監視斷路器的狀態。在此，整個供電系統的狀態一目了然，清晰可見。
很明顯，之前安裝在三個低壓系統中的全新故障消息系統可以比之前使用的解決方案提供更多功能。發生故障時，維護員工可以確定哪個斷路器被觸發，以及何處發生了何種故障。
安全中心同樣可以收到更多的詳細錯誤信息，因此可以在值班維修員工到達現場之前為其提供重要信息。“通過這種方式，我們可以提高低壓供電的安全性以及生產系統的可用性，”Kübler高興地表示。
除了易于接線之外，外形緊湊是萬可的PROFINET適配器的另一個決定性優勢。Kübler表示：“僅需稍加修改，我們就可以將它們集成到各個控制柜中的現有導軌上。”萬可組件也可以同樣輕松地連接到現有電氣系統。
此外，系統還可以靈活擴展。現已有一些相關規劃，例如利用遠程操作通過中央控制器開關斷路器，目前這些斷路器仍由控制中心或現場進行控制。
為此，必須對PROFINET適配器進行擴展，增加一個相應的數字量輸出模塊。“遠程開關的優勢在于，當發生短路或有可能出現內部電弧時，操作人員不必直接站在控制柜前就能操作。”Kübler解釋道。
萬可自動化控制系統產品豐富，支持標準通信協議，外形緊湊且可靈活擴展，因而成為了德國舍弗勒工廠電力監控的理想之選。不但是在舍弗勒德國工廠，舍弗勒中國也正在和萬可密切合作，共同邁向智能制造的新時代。 舍弗勒集團介紹 舍弗勒集團是全球范圍內生產滾動軸承和直線運動產品的領導企業之一，也是汽車制造業中極富聲譽的供應商之一。通過三個知名品牌－INA、FAG和LUK，舍弗勒集團積極活躍在汽車制造、工業制造和航空航天領域。 舍弗勒集團汽車工業部憑借其在轎車和貨車的整體動力系統（發動機、底盤、變速箱和輔助裝置）中的專業技術成為幾乎所有汽車制造商和其他主要供應商的可靠合作伙伴。在其不斷壯大的發展過程中，舍弗勒一直將萬可視為值得信賴的合作伙伴。
■ ■ ■
