滑環案例丨穩定可靠傳輸 庫伯勒76個通道的大型定制滑環
2021-7-22新聞

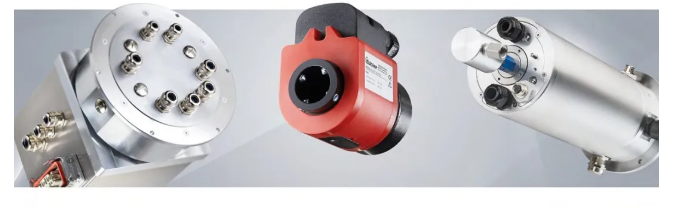

憑借在傳輸技術領域20余年的經驗，庫伯勒專注于核心技術持續創新，將這些技術組合成技術模塊化系統。從帶有黃金及貴金屬電刷的接觸式傳輸技術，到電容，電感和光學等非接觸式傳輸技術，可集成用于傳輸液體或氣體的組件，每一只滑環的設計都是想客戶所想。
一家位于奧地利Traunviertel的薄膜制品生產商，需要為工廠中的卷繞機定制滑環。卷繞機是高度復雜的設備部件，具有多個芯軸，產品可以快速地從一個卷繞芯軸轉換到下一個卷繞芯軸。多達8個卷軸連接到這樣的卷繞機上，然后這些卷軸連接到主軸上。

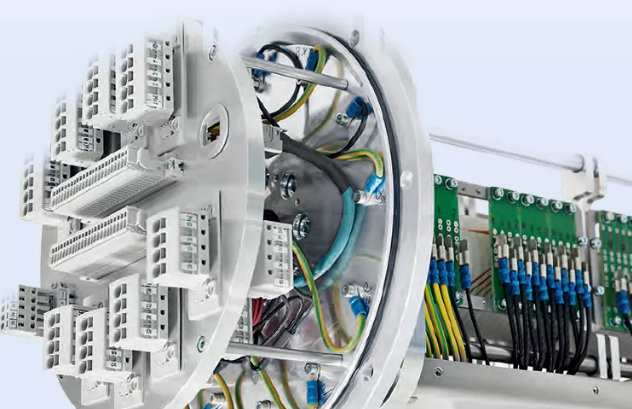

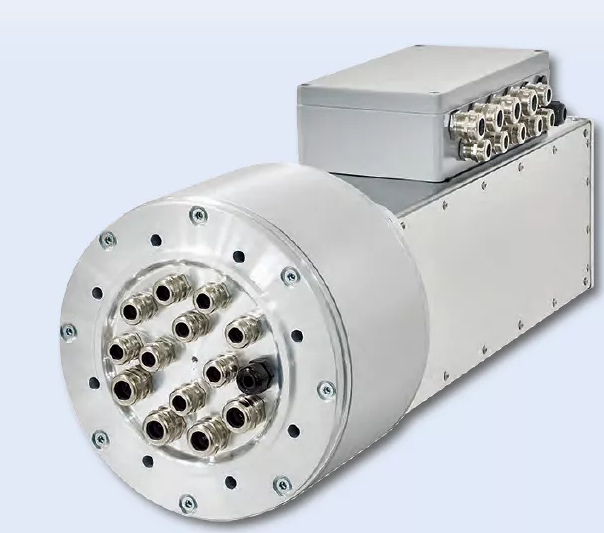

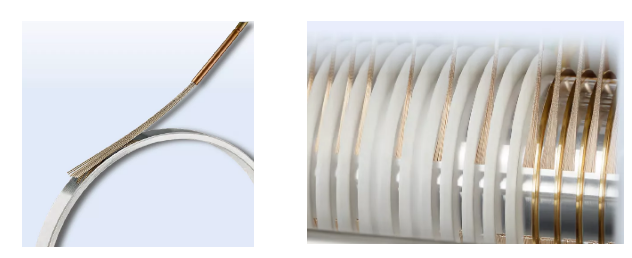

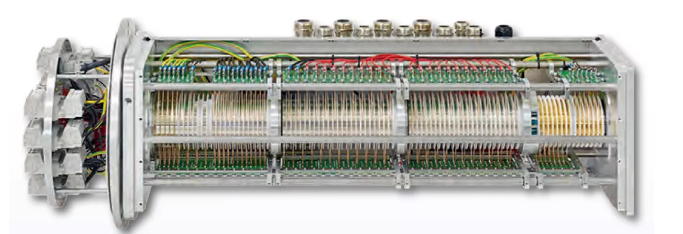

沒有滑環，設備就無法正常工作。客戶需要很多傳感器和驅動裝置才能使設備運轉起來。整個裝置需要被設計成可以無限旋轉。 庫伯勒完善的傳輸技術可根據實際應用需求提供適合的解決方案。庫伯勒的應用工程師Michael Weingrill 和 Klaus Ederer與客戶深入溝通，詳細了解客戶需求，為客戶量身定制了滑環解決方案。 經過數月的溝通調試和修改等工作，順利完成了SR250大型滑環組件的特制。滑環采用銀簇元件，不同于傳統的一根線接觸轉子，每個通道有多達14根銀絲。在振動情況下可確保更可靠的信號傳輸，尤其是針對工業以太網傳輸。 ? 76 個掃描通道scanning paths ? 直徑約200mm ? 長度約600mm ? 重量約40Kg 76個通道的滑環內部構造 每個通道的接觸材料由14根銀線組成 位于定子的出線端子 滑環SR250H 滑環 SR250H 可以為高效驅動裝置同時傳輸、數據以及負載。堅固的模塊化結構以及各種連接方法可實現靈活且可靠的應用。
