智造講堂：工業自動化控制
2021-9-15新聞
工業自動化控制是工業生產基礎設施的關鍵組成部分，其通過在工業生產中大量應用計算機、自動化技術，實現對于工業生產工藝、生產流程以及生產設備的自動化控制，實現生產資源的最大化、最優化調配，從而最大限度地發揮出企業生產能力[1]。
「 1.工業自動化控制技術 」
工業自動化控制是計算機技術、電氣控制技術與自動化技術進行有機結合的綜合性技術統稱。目前，工業自動化控制技術廣泛應用于電力、水利、能源、運輸、化工、冶金等工業領域。
工業自動化控制主要分為工業自動化系統、硬件和軟件三個部分。現今應用較多的工業自動化控制設備與系統主要有伺服系統、步進系統、變頻器、傳感器、儀器儀表、人機界面（human machine interface，HMI）、數據采集與監視控制系統（（supervisory control and data acquisition，SCADA）、分散式控制系統（distributed control system，DCS）、可編程邏輯控制器（programmable logic controller，PLC）、現場總線控制系統（fieldbus control system，F(xiàn)CS）等。關鍵技術有數據采集技術（系統和控制現場數據交互）、數據通信技術（設備之間的通信）、實時性技術（操作與控制響應時間的確定性）、數據傳輸技術（工業以太網、現場總線技術）和系統冗余技術（系統的高可靠性）。
經過多年的發展，現代工業自動化控制的結構和核心組件也開始形成[2]：
（1）可編程邏輯控制器PLC。可編程邏輯控制器（PLC）是專門為在工業環境下應用而設計的數字運算操作電子系統。它采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程。
（2）數據采集與監視控制統冗余技術（系統的高可靠性）。
系統SCADA。數據采集與監控系統（SCADA）是一種軟件應用程序，主要功能是收集系統狀態信息，處理數據以及遠距離通信，以實現對設備和條件的控制。
（3）遠程終端單元RTU。遠程終端單元（remote terminal unit，RTU），一種針對通信距離較長和工業現場環境惡劣而設計的具有模塊化結構的、特殊的計算機測控單元。RTU產品大量應用在SCADA系統中。
（4）通信技術。工業控制系統通信類型根據系統構成的層次結構而分成3種，即標準通信總線（外總線）、現場總線（Fieldbus）和局域網通信。工業控制系統通過這3種類型的通信方法將主機與各種設備連接起來，將現場信號傳輸?shù)娇刂萍?jí)，再將控制級信息傳輸?shù)奖O(jiān)控級、管理級。
（5）協議。工業控制系統的現場網絡與控制網絡之間的通信、現場網絡各工控設備之間的通信、控制網絡各組件的通信往往采用工業控制系統特有的通信協議。目前，工業控制系統涉及協議有現場總線（CAN、DeviceNet、Profibus-DP、Profibus-PA等）、工業以太網（EtherNet/IP、EtherCAT、HSE、Profinet、EPA、Modbus等）、工業無線網（IEEE 802.11、ZigBee、Rfieldbus等）。
「 2.工業自動化控制發展概述 」
目前，工業自動化控制系統主要發展方向有：新型現場控制系統、基于PC的工業控制計算機、管控一體化系統集成和智能化控制。
新型現場控制系統是指結合了DCS、工業以太網、先進控制等新技術的現場控制系統，比如現場總線控制系統與分布式控制系統逐步融合，可編程邏輯控制器可以遵循現場總線通信協議，F(xiàn)CS發展融合DCS、工業以太網等新技術。
基于工業PC的分布式控制系統能夠取代PLC和DCS而實現具有基礎性能的工業自動化控制，而且不同的工業PC機能夠兼做服務器和客戶機，形成按區域劃分的工業PC機群，依靠網絡形成集管理和控制為一體的綜合系統，從而實現企業內部的信息交換和溝通。
管控一體化系統集成是指發展基于網絡的工程化工業控制與管理軟件。通過以太網和Web技術實現開放型分布式智能系統，基于以太網和TCP/IP協議技術標準，提供模塊化、分布式、可重用的工業控制方案。
智能化控制是指將人工智能、學習算法等融合，使設備能夠模擬人類智能的某些特性和功能，比如新一代的固態傳感器和智能變送器向微型化、高精度、低功能、智能化方向發展，智能閥門定位器由高集成度的微控制器控制，對所有控制參數都可組態，實現線性、分程控制等特性修正功能，并能實現智能化。
從細分領域來講，各部分又有各自的發展特點。而且隨著新一代信息技術的發展熱潮，與制造業不斷融合，也催生了工業自動化技術持續的發展和革新。未來的工業自動化控制技術和平臺，將進一步實現OT、IT、IIoT的融合。
1）可編程邏輯控制器PLC
PLC已廣泛應用于鋼鐵、石油、化工、電力、建材、汽車、機械、輕紡、交通運輸?shù)刃袠I(yè)，主要用于開關量的邏輯控制、模擬量控制、運動控制、過程控制、閉環控制、數據處理等具體場景。
當前，PLC技術正走向開放，在硬件設計和軟件平臺上采用了通用技術和標準化技術[3]。隨著物聯網、大數據的深入應用，PLC產品的環境適應能力、穩定可靠、網絡接入便捷性等方面要求更高，在數據采集、數據交互等方面也將發揮更大作用。此外，隨著PLC通訊方式網絡化趨勢增強，PLC安全防護將得到更多關注。
2）分布式控制系統DCS
DCS主要用于控制精度要求高、測控點集中的流程工業，如石油、化工、冶金、電站等工業過程。
DCS主要發展趨勢[4]為：一是數據接入能力增強，支持各類物聯感知數據的可靠接入，包括整合各類第三方系統數據；二是數據分析能力增強，對大量數據實時解析，提煉關鍵信息和知識，提供運行決策支持；三是過程管控能力增強，基于數據分析的結果，采用先進控制技術實現過程的精準穩定控制；四是安全防護能力增強，隨著DCS聯網范圍擴大，對于跨物理區域、跨網絡類別的數據傳輸需要有高度安全防護機制。
3）數據采集與監視控制系統SCADA
SCADA廣泛應用于電力、石油、冶金、天然氣、鐵路、供水、化工等重要行業的工業控制系統，適用于測控點分布范圍廣泛的生產過程或設備的監控，如移動通信基站、長距離石油輸送管道的遠程監控、環保監控等。
當前SCADA系統主要發展方向[5]：一是產品平臺化，利用SCADA基礎平臺集成管理控制、定位報警等功能；二是網絡化，通過SCADA實現數據的實時采集、更新存儲、監控分析；三是跨系統化，SCADA支持多個操作系統的應用；四是開放化，采用標準化技術，方便特定需求的二次開發；五是云化產品，提供基于云的SCADA產品，比如霍尼韋爾的Experion Elevate、ABB Ability Wellhead Manager和施耐德電氣的ClearSCADA；六是安全性能更高，構建SCADA系統自身安全防護措施。
4）OPC UA和TSN
為解決IT與OT在網絡協議標準以及數據采集方式上的差異，實現辦公網絡與工業網絡的融入，OPC UA和TSN兩大標準體系建設成為熱點。OPC UA和TSN旨在解決兩個方面的問題：其一，OPC UA統一架構提供統一的數據互聯基礎標準與規范，將Profinet、POWERLINK、EtherCAT、Ethernet/IP、CC-Link IE等不同標準的工業總線協議進行整合。其二，為解決OT周期性數據傳輸與IT非周期性數據傳輸?shù)膯栴}，TSN基于MAC上SDN（軟件定義網絡）的思想對在該網段內的實時數據進行預先分配通道、預留通道，實現數據在同一網絡傳輸。
現階段一些主流的自動化廠商和頂級的IT公司如華為、Microsoft、CISCO，以及協會組織如OMAC、Euromap、Automation ML、ISA、FDT/DTM、MTConnect、BacNet，均是OPC UA的支持者。全球主要的現場總線基金會如PI、EPSG、ETG、SERCOSIII均積極支持參與OPC UA的融合與開發工作。
隨著TSN與OPC UA兩大標準的發展，OPC UA在水平方向?qū)⒉煌放频目刂破髟O(shè)備進行集成，在垂直方向，TSN則實現設備到工廠再到云端的連接，推動IT與OT的融合。
5）傳感器
傳感器結構形式從結構性如電阻應變式傳感器，逐漸向集成傳感器、智能傳感器發展。伴隨著集成技術、微電子技術等快速發展，傳感器從只能進行熱電和光敏反應，變成了成本低但性能較好的集成傳感器。智能傳感器能實現對信息的智能化檢測、診斷和處理，現在的智能傳感器能通過人工智能的模擬提升智能化水平，且具有自動記憶、診斷、參數測量跟蹤以及聯網通信的新功能。
傳感器技術在工業自動化控制系統中應用主要集中在以下幾個方面[6]：第一，利用傳感器技術建立產品設計自動化控制系統和生產過程監測系統，實現生產全過程實時動態控制，保證產品生產效率與質量，并將產品信息反饋到產品設計環節，為產品設計優化提供依據，進一步提升產品設計與質量；第二，利用傳感器技術實現自動化檢測，例如外觀、性能等檢測，代替人工，實現對產品的精確檢測；第三，將傳感器技術融入自動化設備中，提升生產自動化率，實現工業加工系統的自動化；第四，傳感器技術應用于自動化物流操作系統，將物料準確及時送到指定位置；第五，傳感器技術應用于產品裝配中，通過設定程序，完成零件的運送、組合和檢驗等自動化作業，提高裝配效率和質量，降低操作人員工作強度和難度。
傳感器技術在工業自動化控制領域的發展趨勢主要包括以下幾個方面：第一，以光電通信原理、生物學原理為基礎的新型傳感器是重點；第二，由于傳感器具有動態和靜態的雙重性能，需要加強對結構的優化設計，改進性能參數指標，提高靈敏度和抗干擾性，向低成本、小尺寸以及高強度、高性能的方向發展；第三，對于新材料、新工藝和新技術的研究和應用，推動傳感器向多功能、智能化和高精度發展。
6）智能控制
智能控制是具有智能信息處理、智能信息反饋和智能控制決策的控制方式，是控制理論發展的高級階段，主要用來解決用傳統方法難以解決的復雜系統的控制問題。智能控制以控制理論、計算機科學、人工智能、運籌學等學科為基礎，擴展了相關的理論和技術，比如模糊邏輯、神經網絡、專家系統、遺傳算法等理論，以及自適應控制、自組織控制和自學習控制等技術。
傳統的控制建立在確定的模型基礎上，而智能控制主要是解決具有高度復雜與不確定性以及控制性能要求很高的問題，近幾十年智能控制得到了快速發展[7]。其中，模糊控制魯棒性比較好，抗干擾能力比較強，無須建立精確數學模型，已經成功應用在水泥、乙烯、食品加工等過程控制領域；神經網絡控制具有自組織、自適應、自學習和較強的非線性函數逼近能力，擁有強大的容錯能力，已廣泛應用在化工過程控制中，但是神經網絡結構和節點數目選取問題往往通過經驗試湊得到。近年來，將神經網絡、模糊系統、預測控制、遺傳算法、進化機制等結合，形成計算智能，成為人工智能的一個重要方向，也將為解決工業生產過程復雜的控制問題提供可能。
7）自動化系統集成
隨著工業裝置的大型化、連續化、高參數化，對自動化產品的要求不斷提高。為了達到工業設備的安全啟/停、穩定運行、優化操作、故障處理、低碳經濟等要求，必須把不同廠家生產的各種儀器儀表產品和系統等無縫集成為一個協調的信息系統。自動化系統集成技術即是處理這些儀器儀表產品、系統之間的數據傳遞、信息共享、協調操作等以滿足用戶的要求則成為一項十分重要的技術。系統集成是在系統工程科學方法的指導下，根據用戶需求，優選各種技術和產品，將各個分離的子系統連接成為一個完整、可靠、經濟和有效的整體，并使之能彼此協調工作，發揮整體效益，達到整體性能最優。
當前，自動化系統集成業務通常分布在自動化基礎較好的行業，比如汽車、電子、金屬加工、物流等技術要求高、自動化程度高的行業，但隨著上述行業競爭加劇和市場逐步飽和，需求行業正在向自動化程度較低的行業延伸。同時，隨著工業以太網等通信網絡技術的發展，自動化系統集成技術擺脫了局部自動化的限制，開始朝著車間級、廠級的方向發展，需要能夠提供智能工廠/智能制造整體解決方案。
8）人工智能
人工智能技術對工業自動化控制領域的發展起到了里程碑式的推動作用。視覺系統已應用于質量檢查、零件識別、機器人制導、工件輸送流動的機器控制等，比如3D相機對產品表面進行多角度拍照，實現字符檢測、瓶蓋檢測、電路板檢測、鋼板表面缺陷檢測，提高檢測準確度和效率。另外，市場上推出了加裝在PLC控制機架的人工智能模塊，將云端的數據挖掘、分析預測直接前移至PLC端，拓展對運行數據的采集存儲、挖掘處理和分析預測功能，幫助實現設備的數據異常檢測，提高預警，減少非計劃停機。
9）云和邊緣

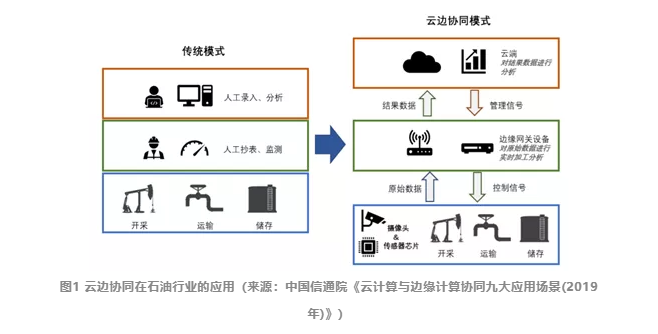

云是將所有數據匯總到云端的數據中心，并在數據中心完成計算。邊緣技術是指靠近物或數據源頭的網絡邊緣側，融合網絡、計算、存儲、應用核心能力的開發平臺，就近提供邊緣智能服務，滿足行業數字化在敏捷連接、實時業務、數據優化、應用智能、安全與隱私保護等方面的關鍵需求。邊緣技術，主要是圍繞邊緣計算標準與基準、邊緣計算開發框架與工具包、輕量級庫與算法、微型操作系統和虛擬化等多方面深入發展。與云端不同的是，在邊緣技術更強調邊緣，即“端”所在的物理區域。在這個區域，若能夠?yàn)椤岸恕本徒峁┚W(wǎng)絡、計算、存儲等資源，則實時性業務需求將更容易得到滿足，這是邊緣計算的優勢。云和邊緣技術是物聯網技術的有效補充。圖1為云邊協同在石油行業的應用示例。
10）工業自動化開放平臺

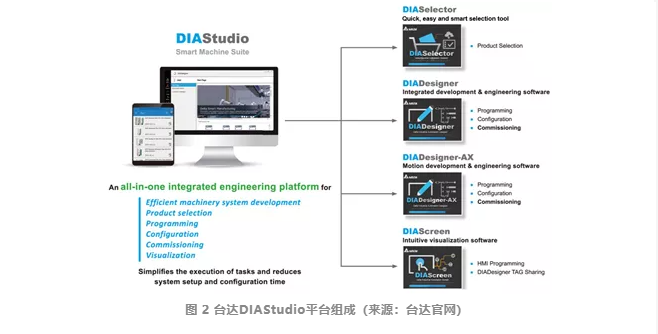

為了實現IT/OT的深度融合，“開放”正成為工業自動化領域的重要趨勢。目前，不少工業自動化主流廠商嘗試推出開放式自動化平臺。比如施耐德電氣在2020年發布了以軟件為中心的全新EcoStruxure開放自動化平臺（EcoStruxure? Automation Expert），該平臺以IEC61499為核心，通過軟件硬件解耦，推動工業自動化領域的“即插即生產”；博世力士樂向中國市場推出了ctrlX AUTOMATION自動化平臺，跨越了機器控制系統、IT和物聯網之間的傳統界限，在軟件開發上采用開放式軟件架構，用戶可自由選擇編程語言和應用技術；臺達的思圖平臺DIAStudio支持快速完成對臺達自動化產品（如PLC、HMI、伺服、變頻器等）的選型、參數設定、聯網調試等操作，縮短系統配置時間，提高設計便捷性。（圖2）
參考文獻：
[1] 工業自動化控制技術的發展與應用[J]. 王營,臧易非. 中國新技術新產品. 2018(10)
[2] 盧川，鞏瀟，周峰. 工業控制系統歷史沿革及發展方向[J]. 中國工業評論，2015，（10）：38-47
[3] 饒志波.國產PLC發展任重道遠[J].自動化博覽,2020,37(04):22-23.
[4] 黃煥袍.智能制造背景下DCS未來發展四大趨勢[J].自動化博覽,2020(10):27.
[5] 工控網.SCADA市場需求持續向好，原因何在？[EB/OL].https://mp.weixin.qq.com/s/66KYj8nbgJ2PTtPuY2hmlA,2020-5-8.
[6] 鄭輝. 傳感器技術在工業自動控制系統中的應用[J]. 內燃機與配件，2019（22）：198-199
[7] 劉丁等.制造系統智能控制技術[EB/OL].https://mp.weixin.qq.com/s/zapOFlfMywrGn5aFS9i-Wg,2018-11-6.
