DCS重要部分的輸入輸出(I/O)模塊，在技術和產品方面不斷迭代，呈現出新的特性。但隨著工廠的規模變大，智能化程度變高，信號數量變多，設計周期變短，采用常規單一功能的I/O模塊對于設計周期和系統交付造成了新的挑戰。
在這樣的背景下，各DCS供應商紛紛推出通用I/O技術的智能解決方案，這是否真能提高控制系統的交付速度并降低施工成本？
如何降低設計和施工成本，
并減少機柜數量和
機柜間面積？
將通用I/O模塊及相應附件組成遠程I/O接線箱，并進行現場分布式部署是一種可行的方案。
遠程I/O接線箱可以盡可能近地布置到儀表附近，大幅減少電纜長度。
遠程通用I/O模塊通過光纖數字總線與控制器進行通信，獲取配置信息和輸出信號設定值，同時回傳模塊當前狀態；
通過與現場設備之間電流信號或開關信號的傳輸,實現如閥門、定位器等現場設備的控制。
（1）防爆技術
石油化工生產裝置經常存在爆炸危險氣體，遠程I/O接線箱在現場部署時必須滿足防爆和防護要求，獲得CCC強制性產品認證。具體要求如下：
危險區域適應能力
對于現場儀表可能安裝于2區、1區，也可能安裝于0區；
對于遠程I/O接線箱，由于和現場儀表仍使用電纜連接，可以不具備在0區直接使用的能力，但至少應可以在2區部署。
防爆形式選擇
根據GB/T 3836.1—2021《爆炸性環境 第1部分: 設備通用要求》規定，在2區危險區應用的防爆電氣產品可以采用多種防爆形式。結合遠程I/O接線箱技術原理和石油化工現場裝置特點，可采用多種防爆形式結合的方式。
如220V配電箱使用隔爆型，遠程I/O接線箱采用增安型，連接儀表的端口采用本安或者隔爆型。
（2）冗余通信技術
現場的遠程I/O接線箱和控制室的主控制器通過光纖數字總線交互數據。對于通用I/O模塊,傳輸?shù)臄?shù)據不僅包含4～20 mA數據,還包含HART輔助變量數據,用于診斷、維護、管理的非周期命令等。
（3）惡劣環境適應性

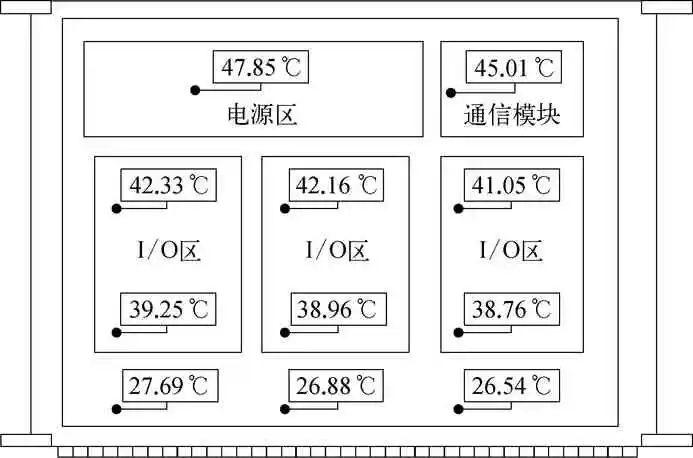

鑒于遠程通用I/O接線箱安裝于室外露天環境，需要適應高溫、高濕、鹽霧、沙塵、雷擊、臺風、暴雨等應用條件。通過熱仿真軟件，對遠程通用I/O接線箱進行熱仿真建模，得到遠程接線箱內溫度分布，如圖1所示。
遠程通用I/O接線箱在現場安裝時，應安裝在橋架或有遮擋物的陰涼處，配置遮陽棚等措施，降低遠程通用I/O接線箱內溫度。
遠程通用I/O與
常規DCS的I/O
有什么區別？
通用I/O技術應充分考慮石化裝置存在的高溫、高濕、雷擊、暴雨、腐蝕、振動等惡劣環境條件。
項目設計過程中，可能會存在資料變更、工期緊張等情況，采用遠程通用I/O方案，可以有效將工程建設和控制設計并行開展，有效推進工程的實施。同時，與傳統I/O模塊方案相比，采用遠程通用I/O模塊可以根據總點數進行備用點預留，可有效減少備用模塊數量。
遠程通用I/O技術應用上相較于常規DCS的I/O技術有著不同的優勢，在工程設計中需要關注組網架構設計、供電與接地、環境適應性等。
常規I/O與通用I/O
有什么區別？
通道只支持某一類信號，大型石油化工工廠或裝置通常將I/O模塊統一布置于DCS的系統機柜內，來自現場的儀表控制電纜按照信號類型接入相應的儀表端子柜，再按照I/O模塊的通道數接入到系統機柜。
隨著生產裝置控制系統規模的增加，應用功能單一的I/O模塊機柜越來越多，現場機柜室占地面積越來越大，建設成本越來越高；大量機柜間接線，排查維護不便；在DCS采購前需要確定每種類型信號的數量，DCS機柜設計、制造周期等。
每個通道可通過軟件獨立設置信號類型，現場的不同信號可以接入到同一個I/O模塊中，大幅減少機柜的數量和類型，通過采用光纖通信節省大量控制電纜，提高了工程實施質量。
（1）支持信號類型完整性技術
（2）高速信號采集技術
（3）通道類型在線切換技術
隨著現代工業生產規模不斷擴大，遠程通用I/O技術具有數字化、集成化、通用化、支持遠程部署的特點，減少機柜間接線與交叉布線，節約工程控制電纜與橋架數量，縮短設計與建設周期,減少全生命周期成本。
