DI、DO、AI、AO信號是什么？
2025-8-15新聞
前言）

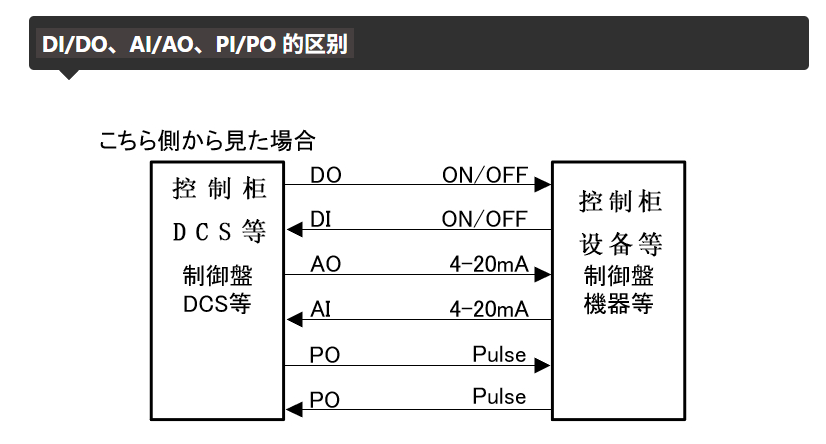

在工業自動化的復雜世界中，集散控制系統（DCS）是確保流程控制和監控的關鍵技術。DCS的模塊上通常會標注有DI、DO、AI、AO等基本信號類型，這些信號對于設備的管理和維護至關重要。本文將逐步展開這些信號類型的概念、功能及其在控制系統中的應用，以幫助用戶更好地理解和運用這些信號。
集散控制系統的重要性
在進入信號類型的討論之前，我們首先需要了解集散控制系統（DCS）的重要性。DCS是現代工業自動化的基石，它通過集成多個控制點，實現對整個工廠或生產過程的集中監控和分散控制。DCS的高效運作依賴于準確無誤的信號傳輸，這些信號是控制邏輯和設備操作的基礎。
DI信號：數字輸入信號
數字輸入信號（DI）指的是高電平1和低電平0的信號，它們在控制系統中代表斷開或閉合的狀態。DI信號為PLC或DCS提供了一個開關量的輸入，類似于常開啟動按鈕開關，當按下時，它會產生一個閉合信號。這種信號常用于狀態顯示，例如，當斷路器合閘時，DCS畫面上會顯示閉合狀態。
DO信號：數字輸出信號
數字輸出信號（DO）是一種開關量的輸出信號，它允許PLC向設備發送啟動或停止的命令。例如，在電機啟動過程中，DCS發出啟動命令，電機控制回路接通，接觸器得電吸合，從而啟動電機。DO信號的功能與啟動按鈕類似，是控制設備操作的關鍵信號。
AI信號：模擬量輸入
模擬量輸入信號（AI）指的是4-20mA或0-10V的電流或電壓信號，這些信號被輸入到DCS中，并經過變換，還原出原始值。例如，電流互感器的二次值（5A）通過電流變送器轉換成4-20mA信號（5A對應20mA），然后輸入到DCS機柜。DCS將這個信號轉換，在界面上顯示實際的電流值。
AO信號：模擬量輸出
與AI信號相反，模擬量輸出信號（AO）是DCS輸出的4-20mA或0-10V信號，用于控制設備的運行參數。以變頻器的速度控制為例，如果需要將速度設定為40HZ，DCS會發出一個對應的模擬量電流值，在4-20mA的范圍內（假設20mA對應50HZ），這個信號被傳送到變頻器的控制器，變頻器據此調整運行速度至40HZ。
信號類型的綜合應用
通過對DI、DO、AI、AO信號類型的逐步深入探討，我們可以看到這些信號在集散控制系統中扮演的角色。它們不僅為設備提供了精確的控制和監控手段，還為產品的選型、維修和保養提供了便利。
了解這些信號類型對于任何從事工業自動化的專業人士來說都是基礎且必要的，它們是確保工業過程穩定性和效率的關鍵。通過精確控制和監控這些信號，可以提高生產性能，確保工廠的高效運作。
